Asymmetrische Horn Sektorantenne 30°, TwistPort

Asymmetrische TP Hornantennen verfügt über eine asymmetrische Lichtstrahlenform und den revolutionären TwistPort™ (TP)-Anschluss. Asymmetrische TP Hornantennen sind dafür konzipiert, Rauschen zu unterdrücken, das Netzwerk zu skalieren und den Durchsatz zu erhöhen. Die asymmetrischen TP Hornantennen sind eine Ergänzung zu den erfolgreichen symmetrischen Hornantennen-Familie und bieten eine spezifische Lichtstrahlenform, einen höheren Antennengewinn und eine hervorragende Rauschunterdrückung.

Asymmetrische TP Hornantennen verfügen über eine einzigartige Strahlform. Der Querschnitt des Strahls in der Sichtöffnung ist elliptisch: breit in der Azimutebene und schmal in der Elevationsebene. Das ist für Einsatzbereiche besonders nützlich, in denen eine asymmetrische Lichtstrahlenform eine bessere Abdeckung ermöglicht.

Die BeamSwitch™-Funktion ermöglicht die Montage mit einer 90-Grad-Drehung durch Vertauschen der Position des Griffs und der Halterung. Der AH2030-TP bietet einen Azimut Öffungswinkel von 20 Grad und einen Elevation Öffungswinkel von 30 Grad.

Asymmetrische TP Hornantennen haben von Natur aus geringe Nebenkeulen: sie fokussieren die Energie in einem einzigen Hauptstrahl. Dank der fehlenden Nebenkeulen verfügen die asymmetrischen TP Hornantennen über eine hervorragende Störfestigkeit.

Das Strahlungsmuster der asymmetrischen TP Hornantennen ist über den gesamten Frequenzbereich stabil.

Asymmetrische TP Hornantennen verfügen über ausgeglichene horizontale und vertikale Lichtstrahlbreite. Bei Antennen mit asymmetrischer Lichtstrahlenform sind ausgeglichene H+V Lichtstrahlen nur sehr schwer zu erreichen. In dieser Frage sind alle konkurrierenden Produkte auf dem Markt erfolglos. Ausgeglichene H+V Lichtstrahlen sind für die Verbindungsleistung entscheidend.

Asymmetrische TP Hornantennen übertreffen symmetrische TP Hornantennen mit der gleichen azimutalen Lichtstrahlbreite. Asymmetrische TP Hornantennen bedecken einen extrem breiten Frequenzbereich: 5180-6000 MHz mit hervorragender VSWR-Leistung.

Die gängigen Patch-Array-Sectorantennen verfügen über ein extrem breites Strahlungsmuster im Azimut und ein extrem schmales in der Elevationsebene. Wird ein AP auf einem hohen Mast installiert, so leiden die Kunden in der Nähe des Mastes unter einem niedrigen AP-Signal. Asymmetrische TP Hornentennen bieten zusätzliche Winkelgrade in der Elevationsstrahlbreite, wodurch die Nullzonnen reduziert wird, während gleichzeitig ein höherer Gewinn für die Leistung im Langstreckenbereich erhalten bleibt.

RF elements® TP Hornantennen verfügen über hervorragende Skalierbarkeitsoptionen. Asymmetrische TP Hornantennen gehören zu den Innovationen. Dank der fantastischen Abstrahlcharakteristik, präzisen Strahlungsmuster und höheren Verstärkung ist das System noch besser skalierbar.

Asymmetrische TP Hornantennen verfügen über unseren bahnbrechenden TwistPort™-Anschluss, einen zum Patent angemeldeten, schnell verschließbaren Wellenleiter-Anschluss. TwistPort™ ist praktisch verlustfrei: Es gibt keine Koaxialanschlüsse oder Kabel, die das Signal schwächen. Das Anschlussverfahren ist kinderleicht - “twist and lock” – mit einem einzigen Handgriff!

Eine breite Reihe von TwistPortTM-Adaptern ermöglicht den Anschluss der beliebtesten Funkgeräte von anderen Herstellern, wie UBNTTM, MimosaTM, MikroTikTM oder Cambium NetworksTM, direkt an jede TwistPortTM-kompatible Antenne.

Asymmetrische TP Hornantennen haben ein solides Aluminiumgehäuse, das robust ist und allen Wetterbedingungen widersteht. Dafür verwenden wir die am besten geeigneten Materialien: Aluminiumguss und stranggepresstes Aluminium, Edelstahl, hochwertigen ABS-Kunststoff und Polyethylen hoher Dichte.

Asymmetrische TP Hornantennen verfügen über ein innovatives Montagesystem. Die Halterung ist separat von der Antenne montiert, so dass der Einbau und die Einstellung schnell und einfach erfolgt.

Zuerst wird die Halterung am Mast montiert. Die Masthalterung ist reversibel: Sie lässt sich sowohl auf der linken als auch auf der rechten Seite der Antenne montieren.

Einfach die Antenne in die Halterung einsetzen und die Elevation und Azimut einstellen. Schrauben anziehen, um den Einbau abzuschließen. Es wird nur ein Werkzeug für den kompletten Einbau benötigt.

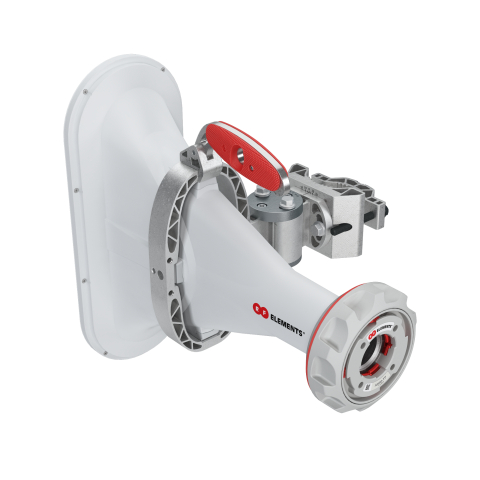

Die asymmetrische Horn TP-Serie verfügt über drei verschiedene Antennen mit Öffnungswinkel von 30, 60 und 90 Grad im Azimut.
